led显示屏制作教程详细讲解
2017-2-21发布

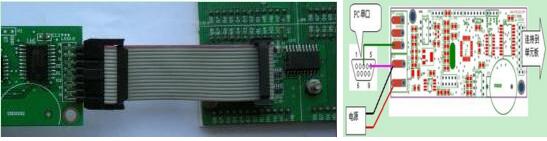

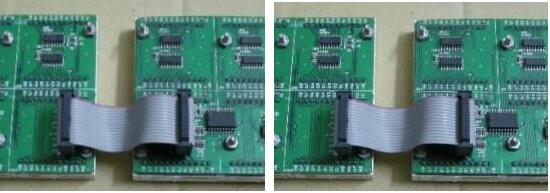

电源连接示意图第3步: 连接控制和单元板,用做好的排线,连接。注意方向,不能接反。请注意,单元板2个16PIN的接口,1个是输入,1个是输出,靠近74HC245/244 的是输入,将控制卡连接到输入。输出连接到下一个单元板的输入。1. LED条屏概述
LED屏幕,作为新的媒体,运动的发光图文,更容易吸引人的注意力,信息量大,随时更新, 有着非常好的广告和告示效果。LED屏比霓虹灯更加简单,容易安装和使用,效果变化更多,可以随时更新内容,是很好的户内外发视觉媒体。LED屏幕属于高 科技电子产品,价格比较高,以前集中在政府和单位中使用。技术不断进步,价格不断降低,组装和维护更加简单。小型的LED条屏,因为价格便宜,安装和使用 简单,漫漫被大众接受,逐步走进大小店铺,应用更加大众化,逐步开始普及。
2.条屏应用:
2.1.广告应用---新媒体,新效果,新业务
LED条屏幕作为新的媒体,也是新型的装饰材料,可以嵌入到很多室内装饰当中,使装饰更加 富有动感,不断更新的字幕,可以作为新告示板,宣传优惠和促销信息等。极大地提高了室内装饰的档次,有着良好的视觉效果。由于LED条屏幕的安装和使用有 一定的技术含量,制约了在广告行业的发展。掌握LED技术,可以提高室内装饰的技术含量,扩展业务。
        2.2.系统集成--2次开发
LED条屏幕,由于控制简单,嵌入到各类面向大众的设备。字体大,富有动感,信息量大,适 合远距离观看,及时向大众播报最新消息,吸引大众注意。广泛应用到排队系统,报站系统,饮水机等。LED条屏控制卡,功能简单稳定,可以很方便地嵌入到系 统里面,为开发者省去了开发LED显示的烦琐工作,将注意力更多地集中在系统的功能和创新。LED条屏控制卡开发包,提供了详细的开发例子,为你系统集成 和2次开发提供了很好环境。3.组装意义
LED产业链已经很完善,所有的配件都可以很容易在网上买到,LED的技术参数,日趋统 一,行业标准基本形成,所有零配件都已经模块化。为自行组装LED屏幕奠定基础。LED条屏,由于材料成本低,零售价格高,当批量向LED屏幕供应商采购 的时候,成本和价格不好控制。最终用户并不熟悉LED屏幕,需要供应商的提供安装和维护的服务,所以自行组装LED屏幕,在当地销售,可以获得最大利润。
举例:组装1个128x16点 的单红的户内LED屏幕,通过连接PC串口更新屏幕的内容
3.1.屏幕的组成
先让大家了解一下LED条屏构 成,单元板,电源,控制卡,连线

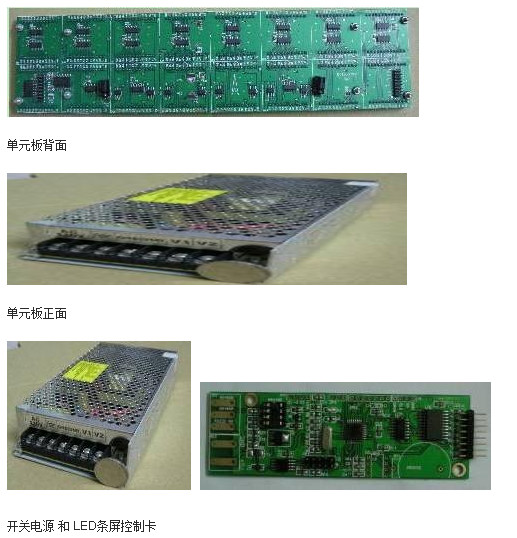

(每样配件的图 片)3.1.1. 单元板

单元板是LED的显示核心部件 之一,单元板的好坏,直接影响到显示效果的。单元板由LED模块,驱动芯片和PCB电路板组成。LED模块,其实是由很多个LED发光点用树脂或者塑料封 装起来点阵。

驱动芯片主要是74HC595 74HC245/244 74HC138 4953。

户内条屏 常用的单元板规格有:

参数:D=3.75;点距 4.75mm 64点宽x16点高,1/16扫户内亮度。单红/红绿双色

参数解释:

发光直径:指的是发光点的直径 D=3.75mm

发光点距离 4.75mm ----根据观看者的距离选择,户内一般选择4.75

单元板大小:64x16--- 最常用的单元板,最容易买到,价格也最便宜。

1/16扫:单元板的控制方式。

户内亮度:指LED发光点的亮 度,户内亮度适合白天需要靠日光灯照明的环境。

颜色:单红,最常用,价格也最 便宜。双色一般指红绿,价格高。

如果你想做一个128x16点 的屏幕,只需要用2个单元板串接起来就可以了。3.1.2.电源
一般使用的是开关电 源,220V输入,5V直流输出。需要指出,由于LED显示屏幕属于精密电子设备,所以要采用开关电源,不能采用变压器。对于1个单红色户内64x16的 单元板,全亮的时候,电流为2A。
推理出,128x16双色的屏 幕全亮的时候,电流为8A。应该选择5V10A的开关电源。
3.1.3.控制卡

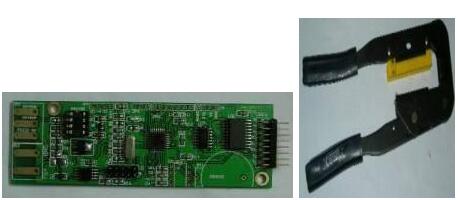

我们推荐使用低成本的条屏控制 卡,可以控制1/16扫的256x16个点的双色屏幕,可以组装出最有成本优势的LED屏幕。该控制卡属于异步卡,就是说,该卡可以断电保存信息,不需要 连接PC都可以显示储存在里面的信息。
详细信息请参阅 该控制卡的用户手册。
采购单元板的时候,请询问清楚 参数,100% 兼容的单元板有:
08接口 4.75mm点距离 64点宽x16点高,1/16扫户内亮度。单红/红绿双色
08接口 7.62mm点距离 64点宽x16点高,1/16扫户内亮度。单红/红绿双色
08接口 7.62mm点距离 64点宽x16点高,1/16扫半户外亮度。单红/红绿双色该控制卡采用16PIN 08接口3.1.4. 关于16PIN 08接口
由于单元板和控制卡的厂家众 多,所以单元板的接口式样众多,在组装LED屏的时候,必须先确定接口的一致性,才方便组装。这里只介绍最常用的LED接口:LED行业编号:16PIN 08接口:他的接口顺序如下:
2ABCDG1G2STBCLK161NNNENR1R2NN15解释:
ABCD为行选信号,STB(LT)为锁存信号,CLK(CK)为时钟信 号,R1,R2,G1,G2为显示数据,EN为显示使能,N为地(GND)。确认单元板和控制卡的接口一致,就可以直接连接了。如果不一致,就需要自行制 作转换线(转换一下线的顺序)
3.1.5.连线
分为数据线,传输线,和电源 线。数据线用于连接控制卡和LED单元板的排线,传输线用于连接控制卡和电脑。电源线,就是用来连接电源和控制卡,电源和LED单元板。连接单元板的电源 线的铜芯直径不小于1mm(毫米)
3.2.配件制作
3.2.1.排线(数据线)制作

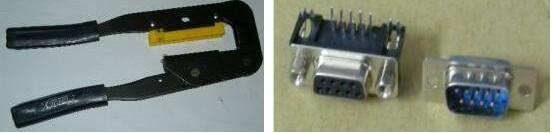

排线和电脑机箱里面的数据线类 似,只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线,需要一个工具,就是特殊的钳子(图片),可以大大提高工作效率和良品率。制作排线的材 料有:排线,排线头,排线帽。这里要注意一下,如果你制作16PIN(16线)的排线,需要购买16PIN的线和相应大小的排线头和帽。制作步骤,把线头 用剪刀剪平,然后放头排线头,(注意线和头的平衡),然后放进压线钳的中央,用力压紧,然后把线绕过来,安装排线帽。排线帽很重要,可以有效保护排线,让 排线更加结实,不要省。(钳子照片 排线的 配件)3.2.2. 电源线制作
电源分为220V电源线和5V 电源线。220V电源线用于连接开关电源到市电,最好采用3脚插头,可以在五金店买到。这里着重讲述5V直流电的电源线,由于5V的电流比较大,最好采用 铜芯直径在1mm以上的红黑对线(务必要红黑)。有条件的话,最好将线的两头装上金属件(如图)3.2.3. RS232线制作

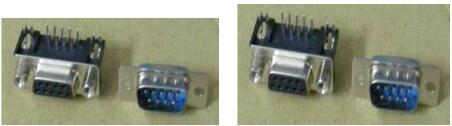

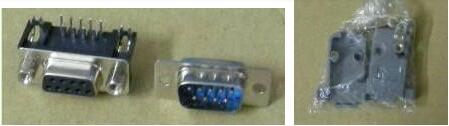

RS232线,用于连接电脑和控制卡,更新屏幕数据。这里需要用到DB9头和网线(可以在电脑 城买到)。仔细观察DB9头,上面有数字的,将5连接棕,将3连接棕白。将网线夹紧,装好在DB9头。(这里很重要,一定要夹紧,自己用力拉几下,看看是 否一拉就断)。然后用万用表测量一下两头,是否导通。这里需要指出,DB9的头分公头和母头的。计算机后面的属于母座,所以要买个公插对应。如果不明白请 仔细观察一下你的PC。现在的笔记本一般没有串口,请购买一条USB转RS232串口的线(DB9的配件图片)3.3. 布线指南
第一次安装,请严格按照步骤来 操作,减少错误发生。

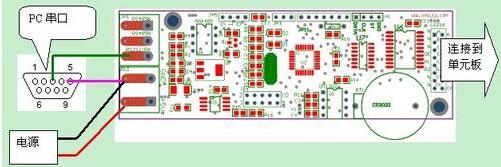

第1步:检查电源电压,找出直 流正负连接开关电源,将220V电源线连接到开关电源,(确认连接正确后,连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮,然后用万用表, 直流档测量一下V+ 和V-之间的电压,确保电压在4.8V-5.1V 之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命,在亮度要求不高的场合,可以把电压调节到4.5V-4.8之间。确认电压没 有问题后,断开电源,继续组装其他部分。
第2步: 先把电源关闭。将V+连接红色线,V-连接黑线,分别连接到控制卡和LED单元板,黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的 VCC。每个单元板1条电源线。完成后,请检查,连接是否正确。第4步: 连接RS232数据线,将做好的数据线一头连接电脑的DB9串口,另一头连接控制卡,将DB9的5脚(棕)连接到控制卡的GND,将DB9的3脚(棕白) 连接到控制卡的RS232-RX。如果你的PC没有串口,可以到电脑城买条USB转RS232串口的转换线。第5步: 再次检查连线,是否正确,黑线连接的是-V和GND。红线连接的是+V和VCC +5V。
第6步: 接通220V,正常情况下,电源灯亮,控制卡亮,屏幕有显示。如果不正常,请检查连线。或者查看错误检修。
第7步: 打开下载的软件,设定屏幕的参数,发送字幕。具体参照软件使用说明。
如果屏幕出现两个单元板显示相 同的内容,请把用软件设定屏幕的大小为8个汉字。

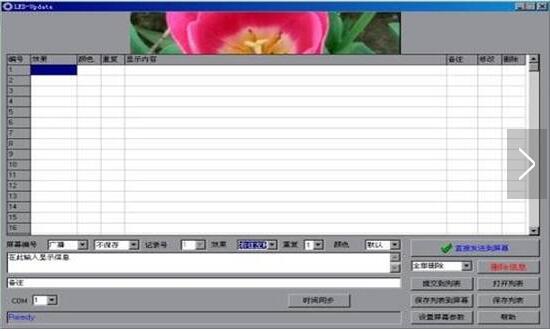

4.软件使用说明-LED-Update图2-14.1. 简易使用步骤:
1选择连接到控制卡的PC串口
2点击<直接发送到屏幕>,状态拦显示“SEND OK”
3屏幕立即显示“在此输入显示信息”
4.2. LED-Update详细说明:
4.2.1.设定屏幕参数
点击<设定屏幕参 数>图2-21 [在重设编号密码]输入密码,默认密码为 123456
2打勾<打勾为重新设定编号和屏幕大小>
3选择[屏幕大小],[屏幕新的编号]
4确认无错后,点击<发送设置>
4.2.2.批量信息保存到屏幕,自动循环显示
1在信息框[在此输入显示信息],输入要显示的内容,选择[效果],和[重复次数], 然后按<提交到列表>,将信息保存到列表。
2重复第一步骤。
3点击<保存列表到屏幕>,将列表里面的信息保存到屏幕里面,这样即使断 电,信息也不会丢失.
4.2.3.删除信息
1如果要全部删除屏幕里面的信息选择[全部删除],点击<删除信息>
2如果要删除某个位置的信息,在[全部删除],选择你要删除的位置,点击<删除 信息>
4.2.4.发送独立信息。
1在信息框,输入你要显示的内容。
2在[不保存],选择,[不保存]临时显示,断电将消失;[添加]保存到屏幕,不会覆 盖已经存在的信息;[覆盖]选择[记录号]将信息保存到指定的位置,如果该位置已经有信息,将被覆盖。
4.2.5.列表的保存和打开
点击<保存列 表>,可以保存列表为文件。
点击<打开列 表>,可以打开已经存在的列表文件。
4.3.软件说明和图片的替换
如果你想将软件横眉的图片替换 成你的喜欢的图片,请将程序目录下面的图片文件head.bmp和updata.bmp 替换成你需要图片。你可以用记事本打开oem.dll 修改里面的内容。将你的联系信息写到里面。
5.外框制作
外框分类:支架,简易框,不锈 钢边框
5.1.支架制作

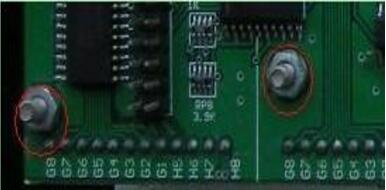

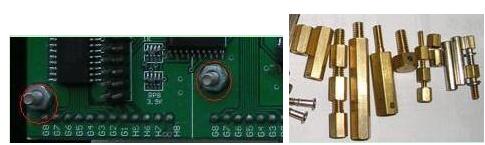

根据不同的应用场合,外框要求 不一样,我们先讲述内嵌安装的时候,不需要外框,但是需要一个安装支架。安装支架一般用铝型材,比较轻便,切割加工容易。我们也可以用万能角铁(就是有很 多孔的直角形的铁条)。我们可以看到单元板背面有安装用的铜柱,是用来把单元板固定在支架,支架应该长一点,预留灯箱的安装孔。把单元板,控制卡,电源都 固定在支架,数据线和220V电源线要绑在支架上,要绑好,打个结,不要扯几下,就掉。这样一个最简单的屏幕就组装好了。可以拿去安装在其他设备上面,如 灯箱。安装螺栓 和 铜柱

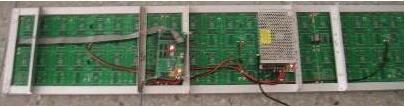

5.2. 简易框制作流程
我们看到买回来的单元板,会发 现亮度不一,或者应用的场合可能有水花,这个时候就需要在屏幕表面贴一个有机玻璃,有机玻璃一般采用茶色,或者暗红色的。有机玻璃可以在广告和装饰材料店 买到,是按斤买的。我们采用薄一点的,太薄可能容易弯曲。这里需要提醒,由于有机玻璃的切割需要技巧,最好在买的时候,准备好尺寸,让店铺帮你切割。对于 一般场合,需要一个框,我们可以使用铝合金型材(例如截面是正方形的空心铝条),我们可以去铝合金型材店买到。如果采用铝合金框的话,屏幕很小的话,可以 把单元板直接固定在外框,强度足够的话,就不需要支架了。具体外框制作工艺,可以参考灯箱的制作。5.3.不锈钢框制作流程
我们可以看到,很多LED屏幕 外框都是不锈钢的。其实不锈钢的外框,只是在简易边框的基础上,包一层薄薄的不锈钢皮。看上去美观,大方,增加附加值。至于包框的流程需要用到折边机,我 们可以到厨具制作的小五金厂,代为加工。最好到专业LED外框专业制作店。专业店,最大的差别就是包边的接缝的很小。
5.4.铝合金外框
我们可以到铝合金型材的材料店 购买到符合屏幕厚度的材料,然后切割组装
6.错误排除
6.1.无显示
检查电源连接,确认电源灯和控 制卡上灯是否亮,测量电源控制卡,单元板的电压,是否正常。如果电源正常,请检查控制控制卡与单元板的连接。采用替换配件的方法,排除错误。
6.2.显示混乱
情况1,2个单元板显示相同的 内容。--请用软件,重新设定屏幕的大小。
情况2,很暗。--请用软件, 设定OE电平。
情况3,隔行亮。数据线接触不 好,请重新连接。
情况4,某些汉字显示不正常。 --属于正常,不在国标字库内的汉字和符号。
情况5,屏幕某些区域没显示。 更换单元板。6.3.无法更新屏幕数据
1,采用广播地址,发送。看看是不是屏幕编号错了。
2,检查串口号 是否正确,串口是否被占用。
3,检查连线,是否正确,是否断了。
7.工具和配件
必备工具:
数字万用表, 40W烙铁, 焊锡丝(要买最贵,不要贪便宜), 松香, 螺丝刀, 排线压线钳, 剪刀,
常用配件一览:
控制卡,单元板,电源,电源线,电源插头,5V电源线,排线,排线头,网线,串口头


       上面的led显示屏制作教程应该够详细了,希望看完这文章后,你就能自己动手制作一个。那我找资料的功劳也算没白费,led显示屏参数大全 led显示屏参数详解

led显示屏参数大全 led显示屏参数详解

led显示屏参数详解
led显示屏参数这个词经常被电子工程师提到,到像“盲点率、伽码校正、超大带载能力、峰值功率(W/m2)、常规单元点数、点间距(mm)” 这些专业术语真正的意思是什么呢?非专业人士或新手可能就不是很清楚了,这里给大家详细解析一下:
盲点率、就是一个屏上有多少个不亮的点除以整个屏的点数,

超大带载能力、应改说的控制卡驱动多少*多少点的的能力

峰值功率(W/m2)、就是一个屏每平方米的电源功率,也是最大的功率

常规单元点数、就是常用的单元板点数比如说64点*32点,32*16,16*8,64*16等

点间距(mm) 就是每组发光管与每组发光管间的中心距离

led显示屏参数大全:【各大系列】

1.室内屏系列
    室内屏面积一般在十几平米以下,点密度较高,在非阳光直射或灯光照明环境使用,观看距离在几米以外,屏体不具备密封防水能力。根据控制方式和显示颜色,又 可分为以下几种:
        ● 室内全彩色视频屏
        ★ 采用独立研发的逐点矫正技术,保证点与点之间均匀一致。
        ★ 显示面板的发光点采用柱状平头的发光二极管,经测试,
          纵向横向全视角均可达到150度。
        ★ 构成灯板的反射罩经开模制作,与发光点无缝吻合,成品可
          作到表面高度误差极小。
        ★ 采用发光二极管,发光亮度为发光晶片亮度的6-8倍。
        ★ 发光二极管的热量主要从金属管脚散失,决定了显示面板
          具有良好的散热性能。
        ★ 不良发光二极管可逐个更换,不影响其他发光管的使用,
          降低维护成本。
        ★ 采用最新技术水平的视频控制系统,显示颜色艳丽清晰。
        ★ 主要技术参数
        基色 RGB(全彩色 ) 像素直径〔mm〕 5.00 8.00
        像素间距〔mm〕 7.62 10.00
        像素组成 1R1G1B 2R1G1B虚拟像素
        单元面板点数〔点〕 32×32  32×16
        单元面板尺寸〔mm〕 245×245 320×160
        单元面板重量〔g〕 1100   850
        物理像素密度〔点/m2〕17200  10000
        虚拟像素密度〔点/m2〕16384  40000
        峰值功耗〔W/m2〕   850   750
        平均功耗〔W/m2〕   350   320
        重 量〔Kg/m2〕    <36   <36
        水平可视角度     150°
        垂直可视角度     150°
        最高亮度〔cd/m2〕  1700  800
        ● 室内双基色视频屏
        ★ 显示模块采用大厂产品,整屏亮度和发光一致性好。
        ★ 系统稳定成熟,安装简单无需调试,故障率极低。
        ★ 采用最新技术水平的视频控制系统,显示颜色艳丽清晰。
        ★ 主要技术参数
        基色 RG(红、绿双基色)

        像素直径〔mm〕  3.75      5.00
        像素间距〔mm〕  4.75      7.62

像素组成     1R1G      1R1G
         单元面板点数  64×32(或80×32)80×32
         单元面板尺寸〔mm〕
                306×153(或382×153)
                          612×245
         单元面板重量〔g〕800       1500
         像素密度〔点/m2〕
                 43000       17200
         峰值功耗〔W/m2〕 700       350
         平均功耗〔W/m2〕 300       200
         可视角度     150°
         通讯距离(m)  100(无中继)

        ● 室内单色屏
        ★ 显示模块采用大厂产品,整屏亮度和发光一致性好。
        ★ 系统稳定成熟,安装简单无需调试,故障率极低。
        ★ 根据不同使用要求,可采用同步或异步方式。
        ★ 主要技术参数
        基色 单色
        像素直径〔mm〕 3.0     3.75      5.00
        像素间距〔mm〕 4.0     4.75      7.62
        像素组成    1R     1R       1R
        单元面板点数〔点〕
                64×32    64×32     80×32
        单元面板尺寸〔mm〕
                      306×153    612×245
        单元面板重量〔g〕
                700    900       1500
        像素密度〔点/m2〕
                62500    43000      17200
        峰值功耗〔W/m2〕
                500     350       200
        平均功耗〔W/m2〕
                350     200       100
        可视角度    150°
        通讯距离(m) 100 (无中继)


2.半室外屏系列
    半室外屏一般使用发光单灯组成发光点,适用于亮度较高又可以防水的环境,例如:房檐下、橱窗内、光线强烈的大厅等。点间距一般在7.62mm-10mm左 右;发光颜色一般为单红色或红/绿双基色;控制方式根据使用要求,有异步、同步图文、视频等。
★ 主要技术参数
        基色 单色/双基色

        像素直径〔mm〕     5.00     5.00
        像素间距〔mm〕     7.62     10.00
        像素组成        1R     1R
        单元面板点数〔点〕   80×32    32×16
        单元面板尺寸〔mm〕  612×245   320×160
        单元面板重量〔g〕   1700     1000
        像素密度〔点/m2〕   17200    10000
        峰值功耗〔W/m2〕    400     300
        平均功耗〔W/m2〕    250     200
        水平可视角度      60-70°
        垂直可视角度      45-60°
        最高亮度〔cd/m2〕   3000     1800


3.室外屏系列
    室外屏面积一般在十平米以上,亮度较高,可以在阳光直射环境使用,观看距离在一般在十几米以外,屏体具备密封防水能力。根据控制方式和显示颜色,又可分为 以下几种:
        ● 室外全彩色视频屏
        ★ 显示面板的发光点采用纯色超高亮度的发光二极管,显示
          效果真实自然。
        ★ 灯板为箱体结构,安装方便,外观平整。
        ★ 采用最新技术水平的视频控制系统,显示颜色艳丽清晰。
        ★ 主要技术参数
        基色 RGB(全彩色 )

        像素直径〔mm〕  15.00      18.00
        像素间距〔mm〕  20        25
        像素组成     2R1G1B      2R1G1B
        单元面板点数〔点〕
                 32×16      32×16
        单元面板尺寸〔mm〕
                 640×320     800×400
        单元面板重量〔g〕 1500       1000
        像素密度〔点/m2〕 2500       1600
        峰值功耗〔W/m2〕 1000       800
        平均功耗〔W/m2〕 380       350
        重 量〔Kg/m2〕  <42       <40
        水平可视角度    70°
        垂直可视角度    45°
        最高亮度〔cd/m2〕 7000       800
        ● 室外双基色视频屏
        ★ 灯板为箱体结构,安装方便,外观平整。
        ★ 采用最新技术水平的视频控制系统,显示颜色艳丽清晰。
        ★ 主要技术参数
        基色 RG(双基色)

        像素间距〔mm〕
              11.5      16.0       22.0
        像素组成  2R1G      2R1G       2R4G
        单元面板点数〔点〕
              32×16     32×16      32×16
        单元面板尺寸〔mm〕
              368×184    512×256     704×352
        单元面板重量〔g〕
              1000      1500       2300
        像素密度〔点/m2〕
              7600      4096       2048
        峰值功耗〔W/m2〕
              800       600       500
        平均功耗〔W/m2〕
              300       250         150
        可视角度  70°
        通讯距离(m)      100(无中继)



       找到的led显示屏参数资料可能不是很齐全,不过应该可以将就着用了。

led显示屏原理 led显示屏工作原理

led显示屏原理 led显示屏工作原理

(一)led显示屏系统组成
本系统由计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。
计算机及专用设备:计算机及专用设备直接决定了系统的功能,可根据用户对系统的不同要求选择不同的类型。
显示屏幕:显示屏的控制电路接收来自计算机的显示信号,驱动LED发光产生画面,并通过增加功放、音箱输出声音。
视频输入端口:提供视频输入端口,信号源可以是录像机、影碟机、摄像机等,支持NTSC、PAL、S_Video等多种制式。
系统软件:提供LED播放专用软件,powerpoint或ES98视频播放软件。

(二)led显示屏系统功能
该系统具备如下功能:
以计算机为处理控制中心,电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应,显示 内容实时同步,屏幕映射位置可调,可方便随意地选择显示画面的大小。
显示点阵采用超高亮度 LED发光管(红、绿双基色),256级灰度,颜色变化组合65536种,色彩丰富逼真,并支持VGA 24位真彩色显示模式。
配备图文信息 及三维动画播放软件,可播放高质量的图文信息及三维动画。播放软件显示信息的方式有覆盖、合拢、开帘、色彩交替、放大缩小等十多种形式。
使 用专用节目编辑播放软件,可通过键盘,鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。编排存于控制主机或服务器硬盘,节目 播放顺序与时间,实现一体化交替播放,并可相互叠加。
可以接收显示录像机、影碟机等视频信号。

LED电子显示屏系统简介及分类

近年来LED显示屏市场得到了迅猛的发展,已经广泛应用到银行、邮电、税务、机场、车站、证券市场及其它交易市场、医院、电力、海关、体育场等多种 需要进行公告、宣传的场合。

LED是发光二极管Light Emitting Diode 的英文缩写。LED显示屏是由发光二极管排列组成的一显示器件。它采用低电压扫描驱动,具有如下优点:1、耗电省、2、使用寿命长、3、成本低、4、亮度 高、5、视角大、6、可视距离远、7、规格品种多。

led显示屏工作原理

室内多媒体LED电子显示屏显示系统主要包括:控制计算机(或网络中的一台工作站)、视频信号处理与控制、通信传输与控制、数据分配与扫描控制、LED显 示箱体等。下面分别简单介绍各部分的基本工作原理。

           控制计算机(或网络)

    控制计算机(或网络上的一台工作站)控制电子显示屏的显示效 果。它可以运行一个根据用户需求编写完成的节目单,并提取计算机本地硬盘上或网络服务器上的相关显示数据。当然,也可以人为地产生LED屏幕的显示效果。 屏幕上像素和屏幕控制机显示器相应区域上的像素点一一对应,直接映射。

    通过电子显示屏控制计算机,可以手动或自动调节显示屏的亮 度、对比度、色度等,选择适合当前环境的灰度校正数据,控制计算机将要显示的信息传送到视频信号处理器和控制单元进行视频信息处理。
           视频信号处理控制系统

    视频处理控制器为一套专用于LED显示屏上的多媒体视频卡,作用是显示数据的图像处 理,它包括:灰度调节、亮度调节、图像降噪、运动补偿、色坐标空间变换、色度调节功能、马赛克消除等。

视频控制器可将已处理的显示信息传至通信模块以便长距离传送到显示屏。

    通信系统

    通信系统通过25对超五类双绞线连接控制计算机和显示屏,它有效地保证将计算机显示 器上显示的内容传输到显示屏显示。

    显示屏

    显示屏是有许多显示模块组成,它们分成不同的区域接受数据,以模块化结构显示。保证 系统安全可靠运行。

    整个显示屏采用模块化结构设计,屏幕背后保留有维修空间,方便安装、调试和维修。系 统所使用的开关电源均通过了有关的安全认证。
