高清全彩智能LED显示屏产品特点: 1.高带宽,无缓存,实时传输无延迟显示 千兆网络传输,独有专利的数据标示方法,无帧缓存,实时传输,帧同步显示,真正实时无时延。 2.超高灰度级别,16bit,影院级别显示效果 16bit灰阶显示,结合我们色彩研究实验室最新成果,精确控制LED的发光量,完美解决LED显示屏在低灰度下显示不一致、汗斑和连贯性不够好问题,达到专业影院的显示效果. 3.超高刷新率,真正3kHz,绝无闪烁,绝无扫描线 高性能CPU独立模组控制,3kHz以上刷新率,绝无闪烁,绝无扫描线,相机拍摄无扫描线 4.先进的网格结构,数据智能路由,多重数据保障,容错性高 自有专利的网格数据链路结构,数据广播模式,每个模组都有四进四出八通道数据连接,数据智能路由,系统自动选择最优的数据链路,多重数据保障,稳定性可靠性比目前的串接系统高出几十倍以上。同时支持多点接入,数据输入点可以在屏幕的任意地方,只需要简单的设置输入点坐标即可,无需设置连线方式,可以随意拼装,大大提高安装效率,缩短安装时间。 5.故障精确定位,运行状况一目了然 每个模组都有自动检测功能,可以检测到模组的运行情况、模组温度、箱体温度、湿度,接上亮度传感器还能检测环境的亮度。检测数据通过数据链路回传到控制主机,控制主机通过分析数据可以实时了解屏幕工作情况,故障实时报警,故障精确定位。 6.智能控制,根据环境情况选择最优工作模式 屏幕上多方位安装亮度传感器、温湿度传感器,实时检测环境状况,可以根据环境亮度自动调节屏幕的亮度,白天在太阳下亮度高一些,晚上黑夜就把亮度降低,做到舒适的观看效果,同时绿色节能;在温度过高时候可以加大散热系统的工作量,在温度正常情况减低散热系统的工作量,保障系统最优的运行状况。 7.高效的光电转换,绿色节能 最优的电流控制,最合适的发光效率,效率可达94.1%,提高发光量,降低发热量,保障LED灯长时间无故障工作,延长屏幕寿命,保障投资。 8.针对使用环境的个性化色彩显示曲线,最优显示效果 每个显示屏的安装环境各不相同,环境光对屏幕的观看效果影响又很大,所以为保证每个屏幕最优的观看效果,就需要根据环境来确定每个屏示幕的显特性。蓝通光电的每块显示屏都会根据使用环境和周边的光干扰情况来设定最优的色彩显示曲线,做到最好的显示效果。 9.逐点校正 支持逐点校正,最优化校正曲线,多组校正效果选择:最好的显示效果、亮度降低最少的显示效果、普通的显示效果。 10.专业级的编辑播出系统,整体解决方案,稳定可靠 10.1节目编辑调度和播出分离,网络实时调度,节目编辑不会在屏幕上显示,保障播放全; 10.2非编时间线节目编辑模式,精确到帧编辑,完美解决节目编辑问题; 10.3独有屏幕缩放编辑模式:解决目前1:1方式编辑超过显示器分辨率的大屏幕编辑难题; 10.4创新图片和字幕移动算法,图文移动平滑无抖动; 10.5丰富多彩的图文特效,视频播放、图片移动无黑场; 10.6嵌入式播放系统,稳定可靠,7x24小时无故障运行; 10.7支持互联网,局域网、internet、3G网络,分组管理,统一调度。 适用范围: 大型体育场、馆、火车站广场、电视节目直播现场、展览场馆、市政广场、广告商、娱乐场所、大型文艺晚会现场、演唱会现场等。 P10户外全彩显示屏型号和面积如何选择 1:室内P10户外全彩显示屏常用型号P5 P6 P7.62 P10 2:室外P10户外全彩显示屏常用型号P10 P12 P16 P20 3:室内显示屏不防水亮度要比室外的低很多(租赁屏客户注意) 4:型号的数字代表LED灯珠在单元板上的物理间距大小(同等面积同距离数字越小越清晰) 5:在选择适合的型号前应考虑几点,屏体离地面的高度,观看人群的距离,和屏体面积 6:如P10型号的显示屏它适合做30平方以下面积的屏,最佳效果观看为大于10米小于300米的距离,P10物理间距为10毫米,在一个平方面积内有10000组灯珠。
|

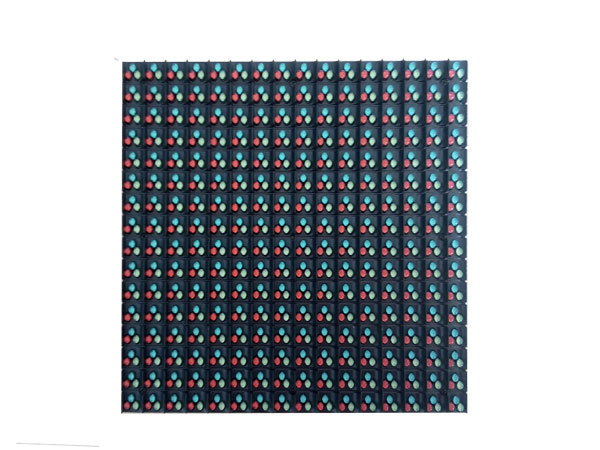

一、像素点构成图 A:结构示意图 结构说明:每像素点采用1红1绿1蓝,共三颗直插发光管 灯管封装为:Φ5mm椭圆 B:专业分析 分析项目 专业分析内容 配色分析 为使配色达到最佳的白平衡效果,配色对LED发光的亮度有严格要求,其中红绿蓝色亮度的配色比例为R:G:B=3:6:1 二、红、绿、蓝各管及显示屏的技术参数 发光管颜色 管芯 指 标(典型值,具体与所选灯有关) (R)红色 晶元 波长:620~630nm之间连续5nm,亮度400-600mcd中取10%~30% (G)纯绿 晶元 波长:515~525nm之间连续5nm,亮度1200~1800mcd中取10%~30% (B)纯蓝 晶元 波长:465~475nm之间连续5nm,亮度350-500mcd中取10%~30% 1、像素管 单元箱 物理点间距:10 mm 物理密度:10000点/㎡ 发光点颜色:1R1G1B 控制方式:静态恒流驱动 箱体分辨率:64点*64点=4096点 箱体尺寸: 640mm*640mm 箱体厚度:150mm 箱体重量:约50kg/m2 2、显示屏 整屏 屏体象素总数:实像点 256点(L) * 704点(H)= 180224点 屏体显示净面积:2.56(L)* 7.04(H)= 18.02 m2 箱体数量:4 pcs(L)* 11pcs(H)= 44pcs 环境温度:存贮 -30℃ ~ 90℃ 工 作: -20℃ ~ +50℃ 相对湿度:25%~95%RH 3、供电 工作电压: AC220V/380V±10%,50Hz(三相五线制) 平均功耗:约1500W/m2 最大功耗:≤3000 W/m2 箱体输入电压:220±10% 4、控制系统 操作系统:WINDOWS 98、WINDOWS NT、 WINDOWS 2k 、WINDOWS XP 控制方式: 同步映像 显 卡:DVI显卡 5、主要技 术参数 亮度:每平方亮度≥6000cd 水平视角:110° 垂直视角:45° 灰度等级:8bits数据源,矫正后4096级 显示颜色:256色,16.7M色 最佳视距:12米~200米 图像传输速度:≥72帧/秒 屏幕刷新速率:≥180HZ 亮度调节方式:软件调节256级可调 非线性校正(GAMMA):16级可调 视频输入方式: Video及S-video 控制系统采用:DVI显卡+数据采集卡+数据接受卡 传送距离(控制计算机到显示屏):超5类线100m或单模光行5km;多模光纤传输500M内 平均无故障时间:>10000小时 屏幕寿命:10万小时 连续工作时间:>24小时 平整度:任意相邻像素间≤0.5mm;模块拼接间隙<1mm ; 均匀性:像素光强、模块亮度均匀 开关电源负荷:5V/40A 计算机显示模式: 800×600,1024×768 死点率:一年之内不超过万分之三 常亮点:无 防护等级:≥IP67 图像切换:VGA同步同帧 相对湿度:≤95% 平整度:≤±1mm 7、控制方式 WINXP计算机+控制软件硬件+播放软件及硬件 8、保护技术 防潮、防尘、防腐、防静电、防雷击,同时具有过流、短路、过压、欠压保护功能。 9、播放内容 文本文件,WORD文件,所有图片文件(BMP/JPG/GIF/PCX...),所有的动画文件(MPG /MPEG/MPV/MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF...)。 10、拼装结构 单元模组化结构设计,屏面采用模组—显示箱体—显示屏组合拼装结构,组装方便。 |
