LED显示屏的分类
1、按颜色基色可以分为
单基色显示屏:单一颜色（红色，绿色，和黄色等）。
双基色显示屏：红和绿双基色，256级灰度、可以显示65536种颜色。
全彩色显示屏：红、绿、蓝三基色，256级灰度的全彩色显示屏可以显 示一千六百多万种色。
2、按显示器件分类
LED数码显示屏：显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。
LED点阵图文显示屏：显示器件是由许多均匀排列的发光二极管组成的点阵显示模块，适于播放文字、图像信息。
LED视频显示屏：显示器件是由许多发光二极管组成，可以显示视频、动画等各种视频文件。
3、按使用场合分类
室内LED显示屏：发光点较小，一般Φ3mm--Φ8mm，显示面积一般几至十几平方米。
 |
1、适用范围

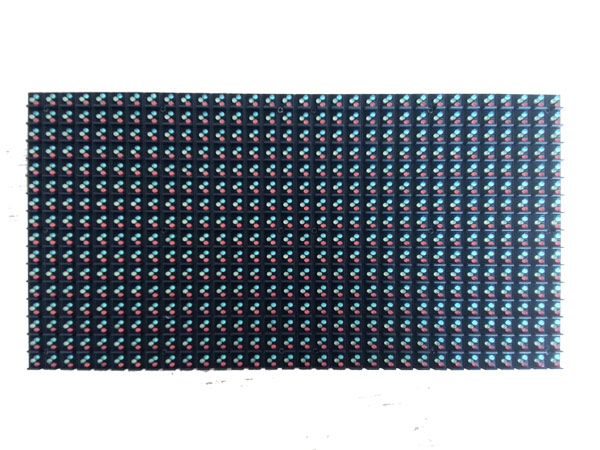

本技术手册仅适用于户外 P8（256*128）mm 全彩 1/4 扫实像素模组。
2、产品说明
2.1、户外 P8（256*128）mm 全彩 1/4 扫实像素模组的单个像素点组成为 1 个
红色 LED，1 个绿色 LED，1 个蓝色 LED；
2.2、此模组含有 24 个恒流驱动芯片、2 个缓冲输入芯片、1 个 123 芯片、1
个 138 译码芯片和 8 个 4953 芯片，与 LED 显示屏的控制系统相连，可实现图文，
视频、文字的播放；
2.3、可实现 16，777，216 种颜色的变换；
3、产品技术参数
3.1 管芯参数：
|
LED |
波长 |
亮度 |
视角 |
|
红R |
620-624nm |
500-600mcd |
100±5 度(H)；55±5 度(V) |
|
绿G |
522±4nm |
1100-1320mcd |
100±5 度(H)；55±5 度(V) |
|
蓝B |
470±3nm |
260-300mcd |
100±5 度(H)；55±5 度(V) | 3.2 模组介绍
|
像素点间距 |
8mm |
|
模组分辨率 |
长 32 点*宽 16 点 |
|
像素点密度 |
15625 点/㎡ |
|
单模组重量 |
610±10g | 3.3 屏体参数
|
项目 |
数值/规格 |
单位 |
备注 |
|
显示参数 |
|
像素构成 |
一红管一绿管一蓝管 |
颗 |
1R1G1B |
|
屏体亮度 |
≥5500 |
CD |
白天黑色皆可 |
|
最佳视角 |
100±5 度(H)；55±5 度(V) |
度 |
|
|
最佳视距 |
≥10 |
米 |
离远观看更清晰 |
|
驱动方式 |
恒流驱动 |
|
|
|
扫描方式 |
1/4 扫 |
|
|
|
刷新频率 |
≥300 |
Hz |
|
|
灰度等级 |
≥4096 |
级 |
|
|
显示颜色 |
16.7M |
种 |
近似自然色彩 |
|
模组均匀性 |
<5% |
|
|
|
盲点率 |
<0.0002 |
|
行业标准为<0.0003 |
|
电气参数 |
|
电源输入电压 |
AV220/100±15% |
V |
视实际需要而定 |
|
屏体平均功耗 |
600 |
W/m² |
|
|
屏体最大功耗 |
1100 |
W/m² |
|
|
电源输入频率 |
50/60 |
Hz |
|
|
电源电气规格 |
5V*30A/40A/60A |
W |
|
|
数据传输途径 |
超五类网线 |
|
|
|
数据传输距离 |
国标网线 100m，多模光纤
500m，单模光纤 20000m |
米 |
|
|
适用环境 |
|
防护等级 |
IP65 |
|
全户外防水级别 |
|
工作湿度 |
10%-90% |
RH |
|
|
工作温度 |
-25~+55 |
度 |
|
|
储存温度 |
-40~+60 |
度 |
|
|
平均无故障时间 |
10000 |
hours |
|
|
使用寿命 |
100000 |
hours |
|
|
控制系统 |
同步控制系统 |
|
|
|
系统操作平台 |
Windows98/2000/XP |
|
|
|
电脑配置 |
需满足下列条件：主板必须拥有不少于两条 PCI 插槽和一条
PCI-E 插槽；有 2 个 USB 接口；要求配备有 DVI 接口输出的独立
显卡 | |
